Рекомендации по работе с осциллографом АКИП-72205А

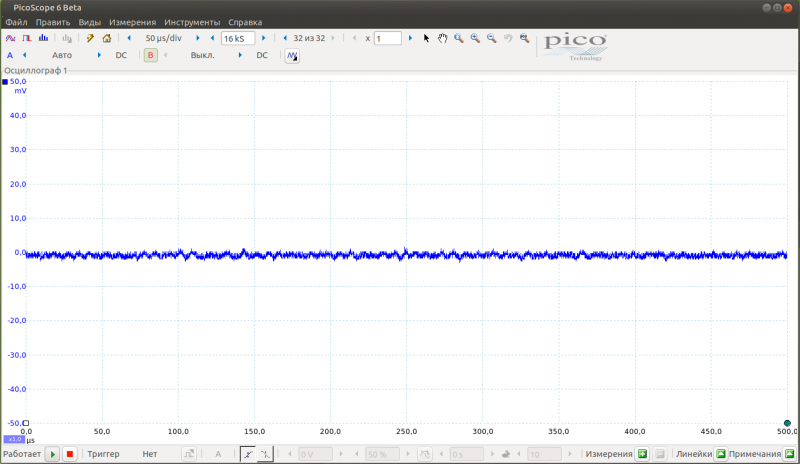

После запуска программы PicoScope 6 вы обнаружите окно с запущенным по каналу А сигналом:

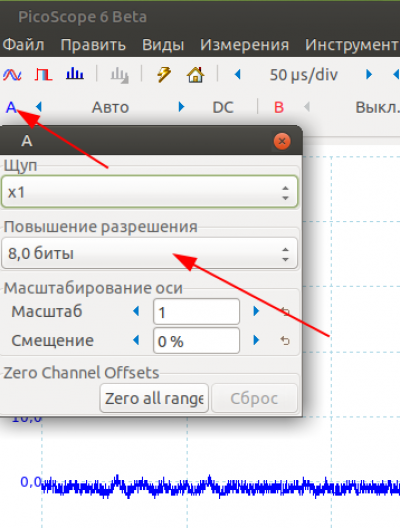

Разрядность сигнала — 8 бит, за счёт программных средств можно повысить точность, например, до 12 бит.

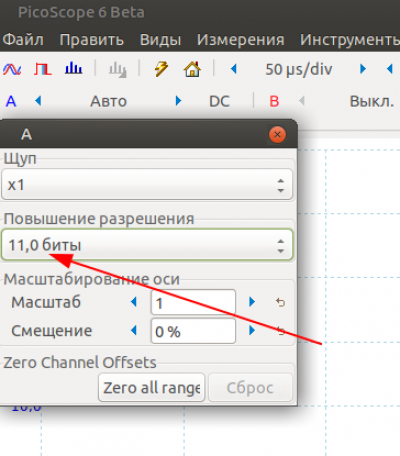

Рекомендуется повышение до 11 бит.:

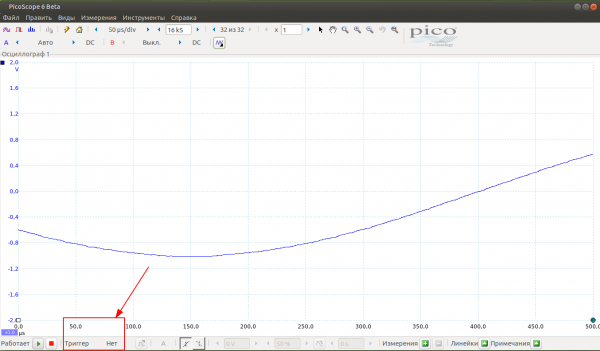

Кроме этого, входящий сигнал может отображаться с постоянно изменяющимся местом положения, даже если на входе в осциллограф подаётся чистый синус. Это связано с тем, что запуск сигнала на экране происходит в разное время самого сигнала. Для синхронизации необходимо установить запуск триггера:
